水環真空泵的工作原理和優點

水環真空泵是常見的液環真空泵類型。液環真空泵與多葉片轉子偏心安裝在泵殼中。當它旋轉時，它將液體扔到泵殼上，并形成一個與泵殼同心的液環。液環和轉子葉片形成一個容積可變的旋轉可變容積真空泵。當工作流體為水時，稱為水環泵。

水環真空泵主要用于真空度大，抽水量大的過程中。已廣泛用于化學，石油，輕工，醫藥和食品工業，例如真空過濾，真空進料，真空濃縮，真空脫氣等。

水環真空泵的工作原理

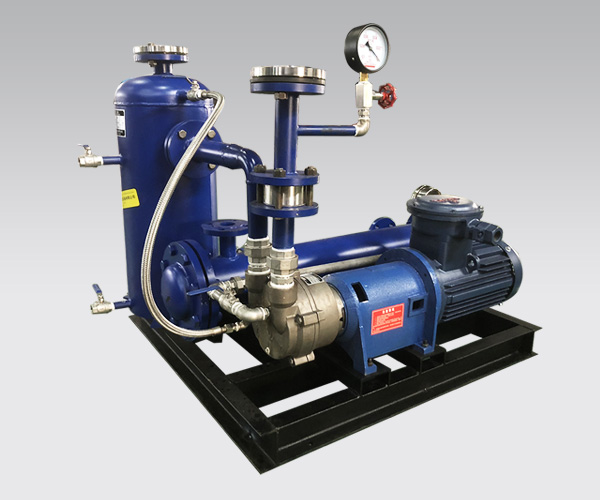

當水環泵輪在泵體中旋轉時，形成水環和工作室。水環和工作輪形成一個月牙形的空間。右半月形狀的體積從小到大變化，形成一個吸入腔。左側半月形的體積從大到小變化，形成壓縮過程（相當于排氣室）。被水環真空泵泵送的氣體通過進氣管進入吸入室。轉子進一步旋轉，從而氣體被壓縮并通過排氣口和排氣管排出。排出的氣體和水滴進入。此時，水箱通過排氣管與水分離，氣體通過管排放到大氣中，水從水箱進入泵，或通過水箱排出。

水環真空泵的壓縮比取決于泵的吸入口的末端位置和排氣口的起始位置。因為吸氣口的末端位置決定了吸氣腔吸入的氣體量；排氣口的起始位置決定了排氣過程中壓縮的氣體量。對于已經確定結構尺寸的水環泵，可以計算其壓縮比。

與其他類型的機械真空泵相比，水環真空泵具有以下優點：

1.結構簡單，制造精度不高，易于加工。 操作簡單，維護方便。

2.結構緊湊，泵一般直接與電動機連接，轉數較高。采用較小的結構尺寸，可以獲得較大的排氣量。

3.水環真空泵的泵腔中沒有金屬摩擦表面，因此無需潤滑泵。旋轉部分和固定部分之間的密封可以通過水封直接完成。

4.水環真空泵的泵腔內壓縮氣體的溫度變化很小，可以認為是等溫壓縮，因此可將易燃易爆氣體抽出。
